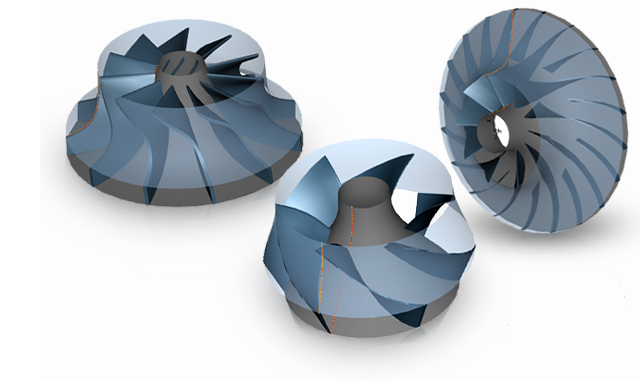

Radyal ve Karma Akışlı Pompa, Fan, Kompresör ve Türbin Çarkı Tasarımı
Sadece istenilen performans değerlerini girmeniz yeterli, CFturbo ile dakikalar içinde çark tasarımınız hazır.
- 10 ila 120 nq (spesifik hız) değerleri arasında geniş tasarım alanı
- CFturbo, hub, emiş boğazı ve çark çapı, giriş-çıkış kanat yüksekliği gibi ana boyutları, cordier
eğrisine olabilecek en yakın şekilde otomatik olarak hesaplar.
- Kapalı, açık veya yarı açık çark tasarımı. (shrouded, unshrouded, semi open)
- Meridyen kanalının şekli otomatik olarak hesaplanabildiği gibi, kullanıcı Bezier eğrilerini veya düz çizgi ve arktan oluşan kanal çizgilerini kendisi de düzenleyebilir. CFturbo bu düzenleme sırasında eğriliği, giriş- çıkış arasındaki kesit alanı değişimini ve statik moment bilgisini otomatik olarak günceller.
- Sonlu kanat sayısınından kaynaklanan çıkış düşümü tahminini de içeren kanat açısı hesabı.
- Giriş-çıkış arası kanat açı değişiminin gösterimi. Basit 2 boyutlu (prizmatik, ark veya düz) kanat seçeneklerinin yanında kanat yüksekliği boyunca serbest formda veya kurallı 3 boyutlu değişim gösteren kanat tasarım seçenekleri.
- Giriş çıkış arası kanat kalınlık dağılımını değiştirebilme (örn: airfoil), kanat hücum ve terk
uçlarına yuvarlatılmış form verebilme (Bezier, eliptik veya basit bir ark ile)

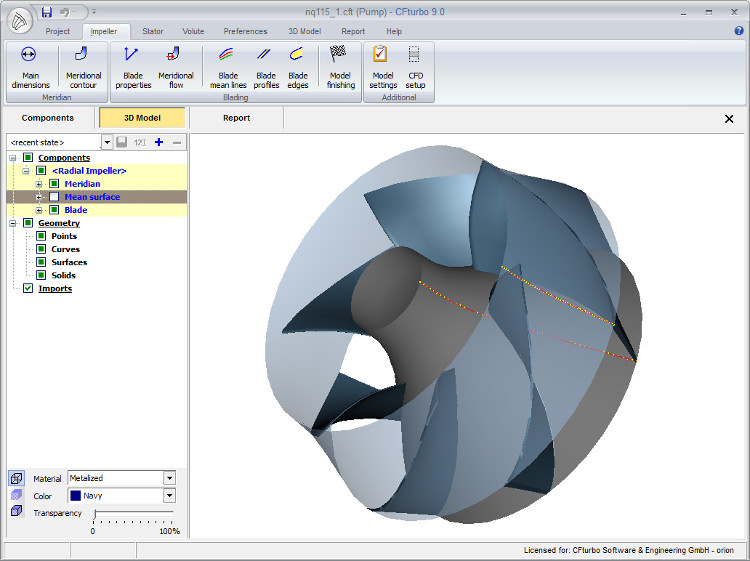

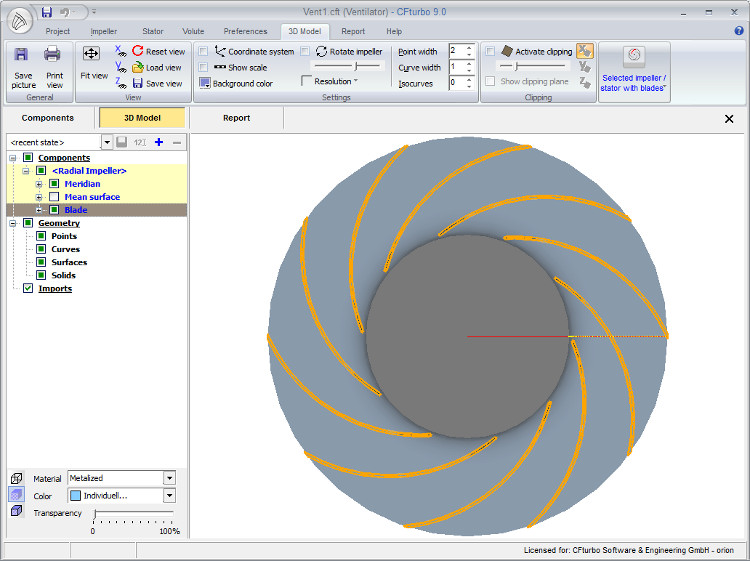

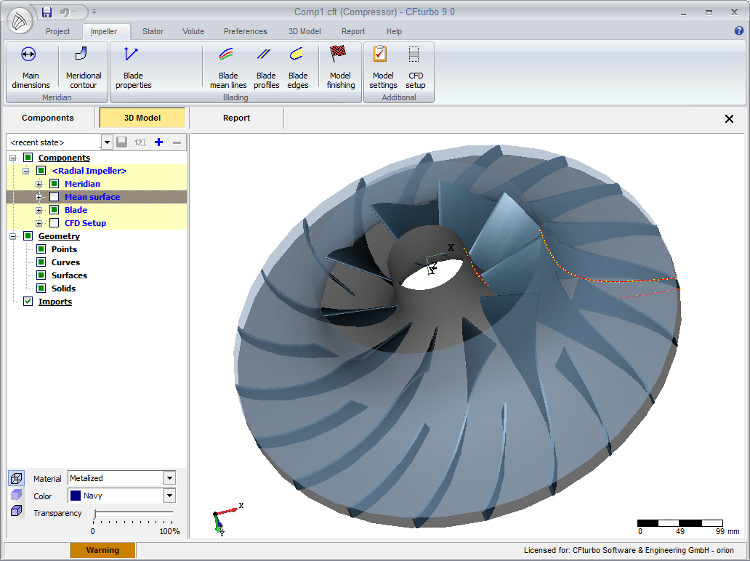

- Çarkı istediğiniz gibi hareket ettirebildiğiniz 3 boyutlu gösterim.

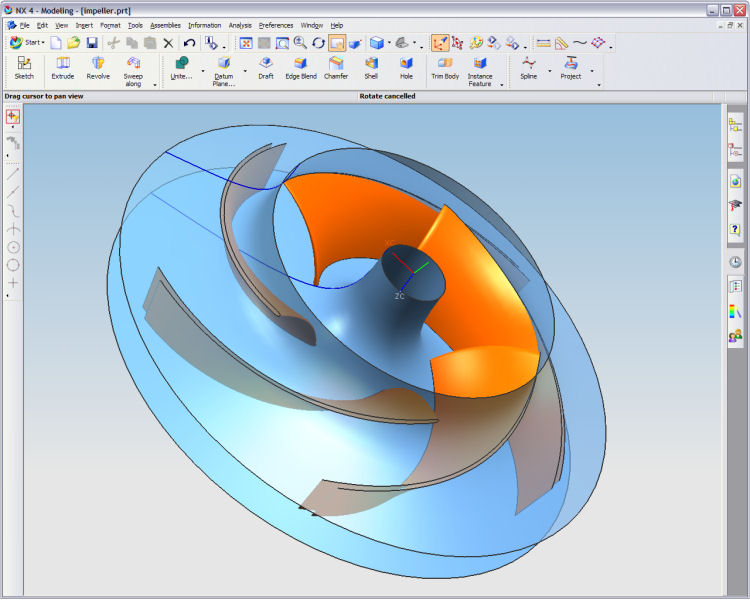

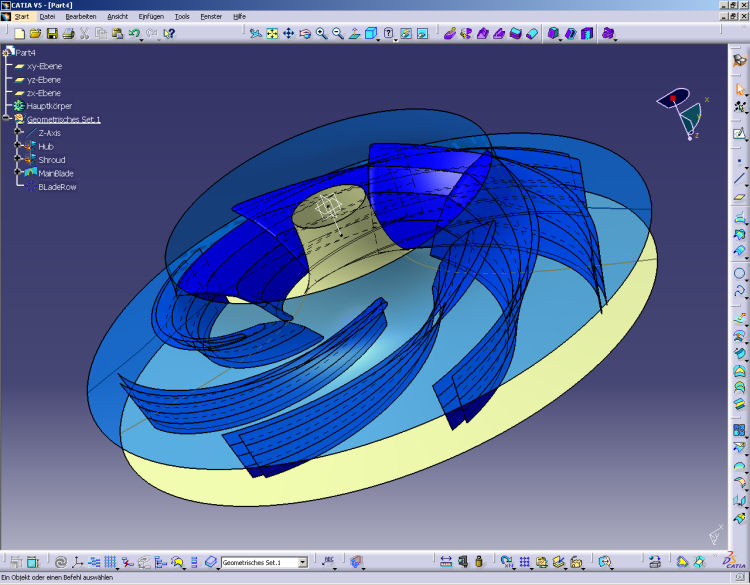

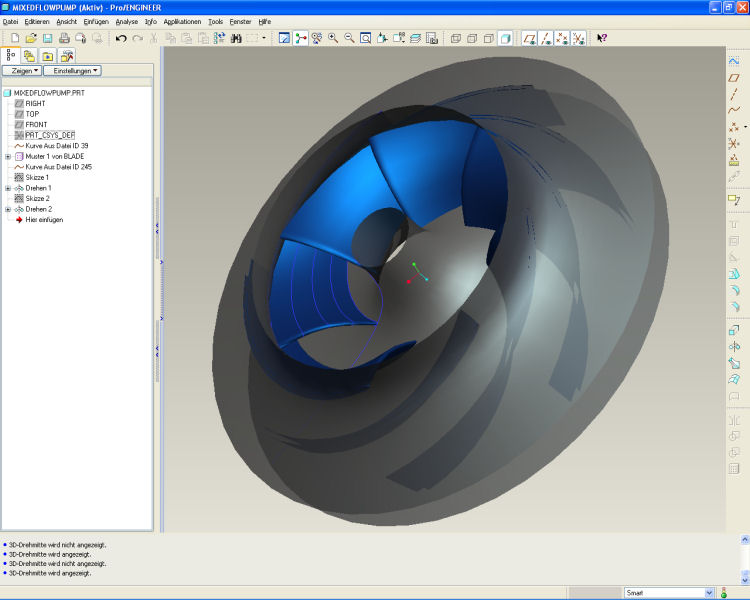

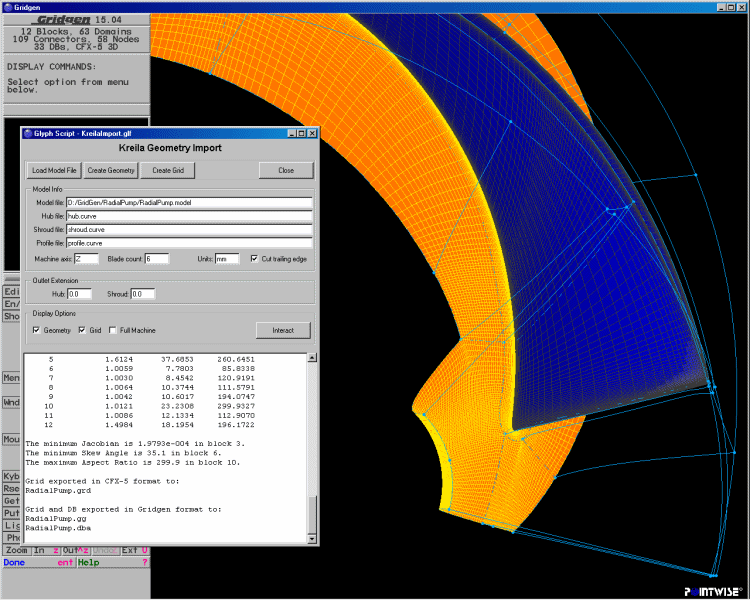

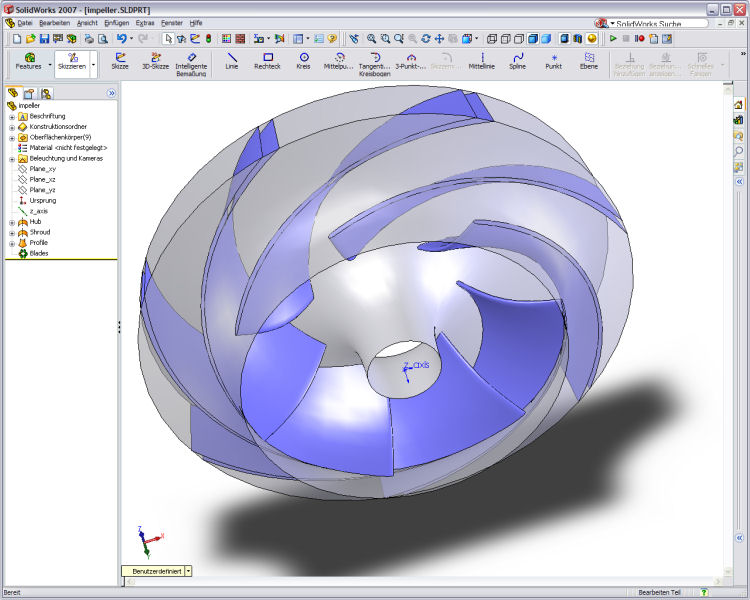

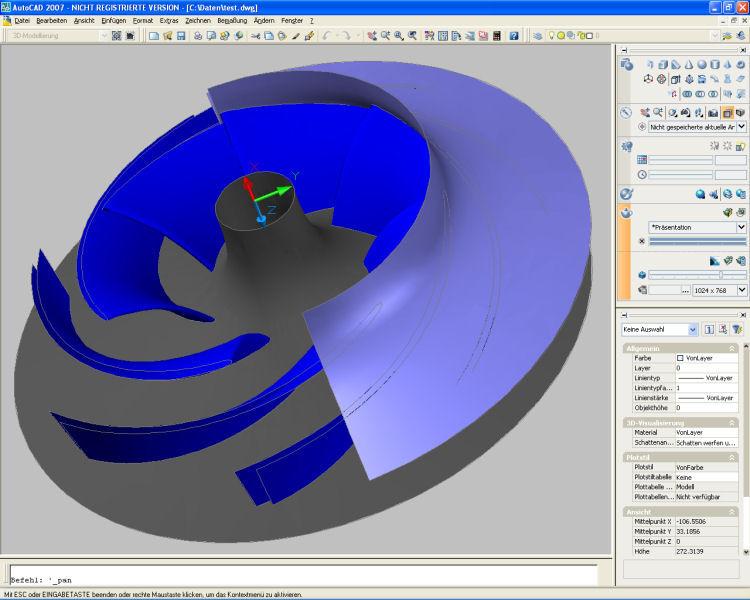

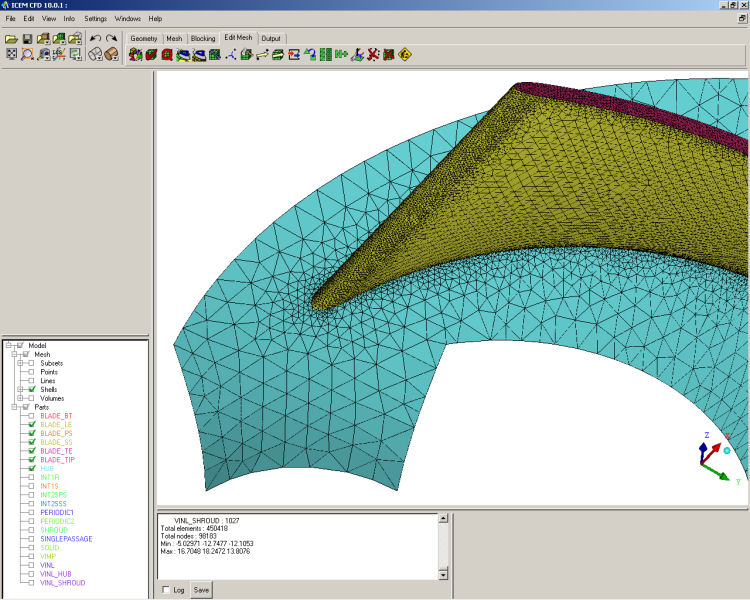

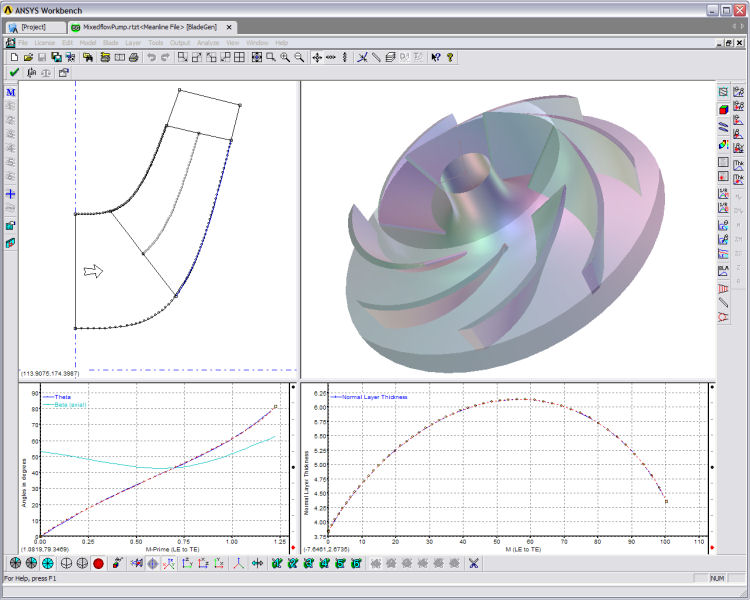

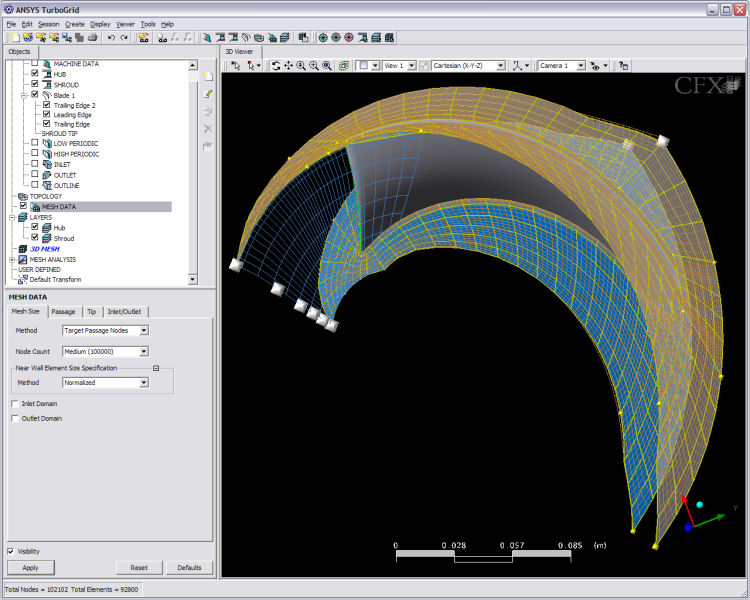

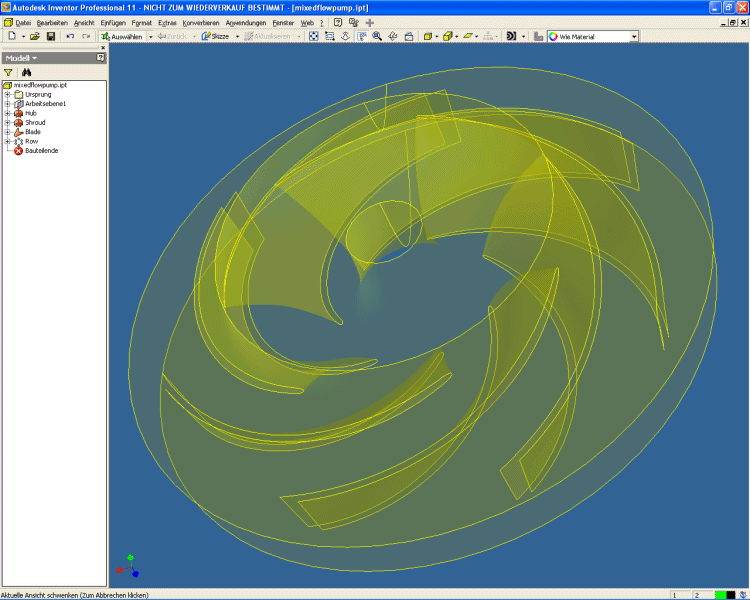

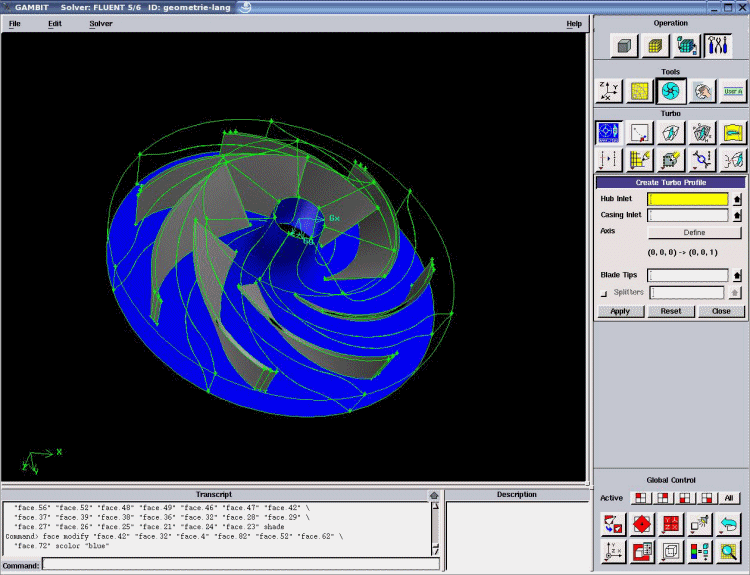

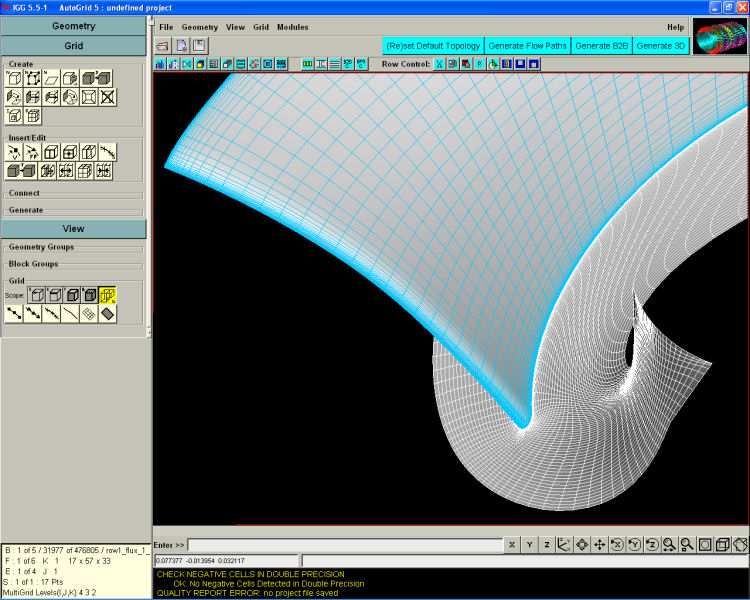

CFturbo ile yaptığınız çark tasarımınızı hemen hemen tüm CAD yazılımları için export edebileceğiniz gibi, CFD analizleri için sayısal ağ ören (grid) programlara uygun çıktılar da alabilir ve bunlar için ek ücret ödemezsiniz.
|
