Otomatik Kompresör Tasarımı

Radyal ve Karma Akışlı Kompresör Dizaynı

- Kütlesel veya hacimsel debiyi girin

- Enerji dönüşümü için spesifik işi veya toplam basınç oranını veya toplam basınç farkını girin

- Açısal hızı (devir sayısı) girin

- Akışkanınızı seçin (hava, oksijen, hidrojen, su buharı, nitrojen, karbondioksit, sülfürdioksit)

....ve birkaç adımda kompresör çarkınız hazır.

Başlıca Tasarım Aşamaları

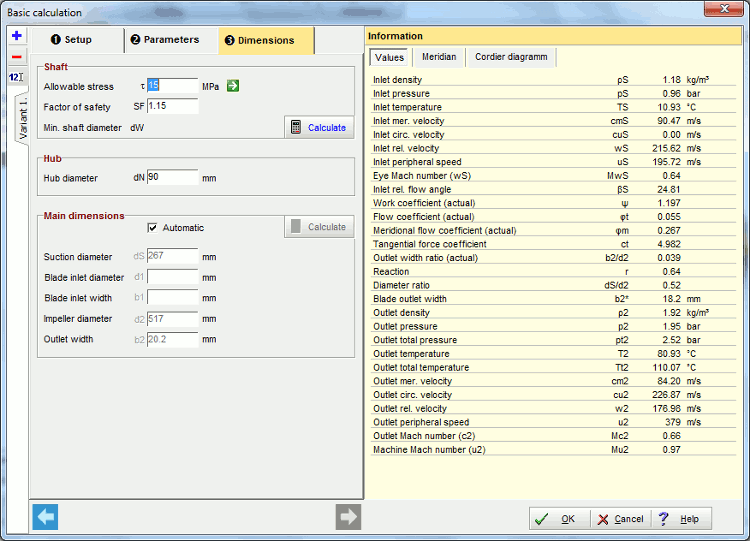

Temel Boyutlandırma

Kompresör çarkına ait, hub, emiş ve çıkış çapı, giriş ve çıkış yüksekliği gibi boyutların hesaplanması

Çark parametrelerinin belirlenmesi için, hazır veya kullanıcı tanımlı yaklaşım fonksiyonları



(Büyüt)

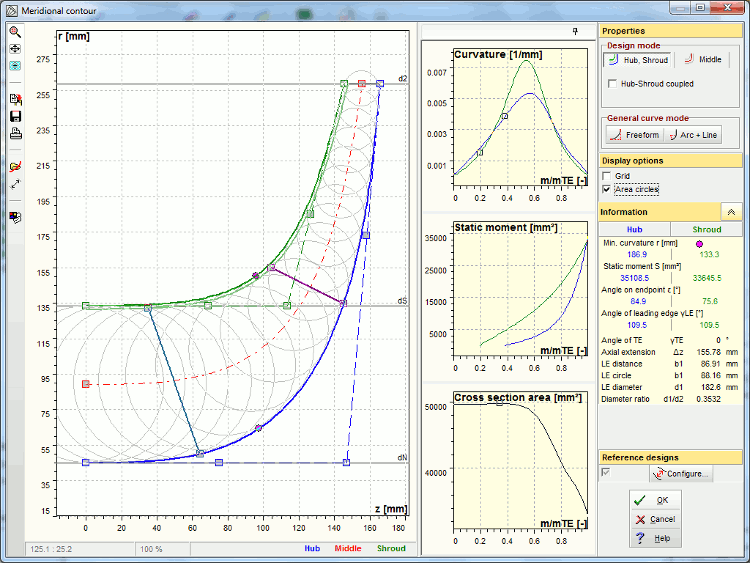

Meridyenel Kanal

Meridyenel kanalın, Bezier eğrileri, arklar ve çizgiler ile veya kullanıcı tanımlı çoklu çizgilerle tanımlanması

Hücum kenarını konumlandırma, tamamen düz veya kıvrımlı hücum kenarı seçeneği

Kritik geometrik parametreler için bilgilendirme

Temel akım çizgisi yaklaşımı ile meridyenel akışın hesaplanması, hız dağılımının gösterimi

(Büyüt)

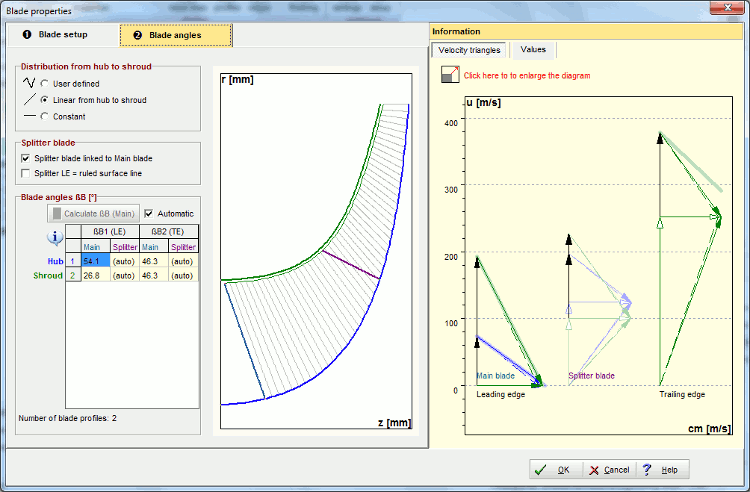

Kanat Açıları

Kanat şekli seçimi: "Free form 3D, General 2D, Circular 2D, Straight 2D, Ruled surface blades, Radial element" kanat sekil seçenekleri

Akış kanalının daralmasını ve kayma faktörünü göz
önüne alarak optimum kanat açısının hesaplanması

Hız üçgenlerinin ve liste halinde hız bileşenleri ile akış açılarının gösterimi


(Büyüt)

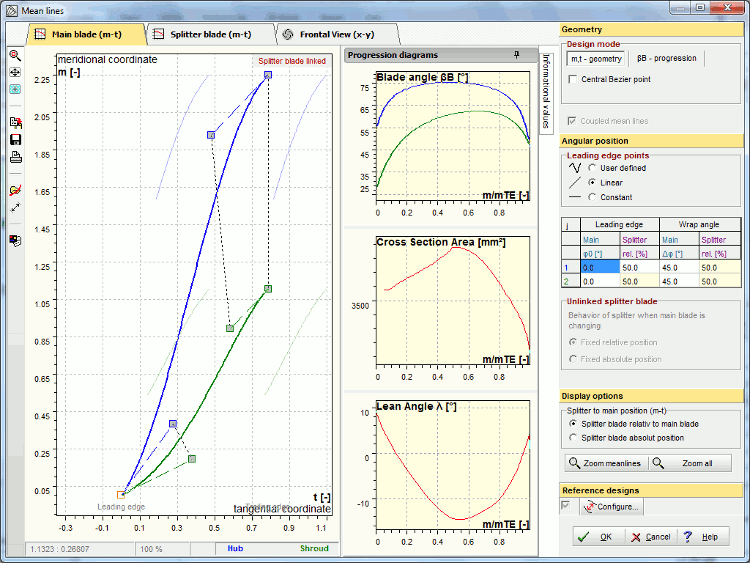

Orta Akım Çizgisi (Mean Line)

Orta akım çizgisinin, Bezier eğrileri, arklar ve çizgiler ile veya kullanıcı tanımlı çoklu çizgilerle tanımlanması

Kanat sarım açısının belirlenmesi (Theta)

Kanat açısının ve iki kanat arasında kalan kesitin değişiminin gösterimi (kolay difüzyon tahmini)



(Büyüt)

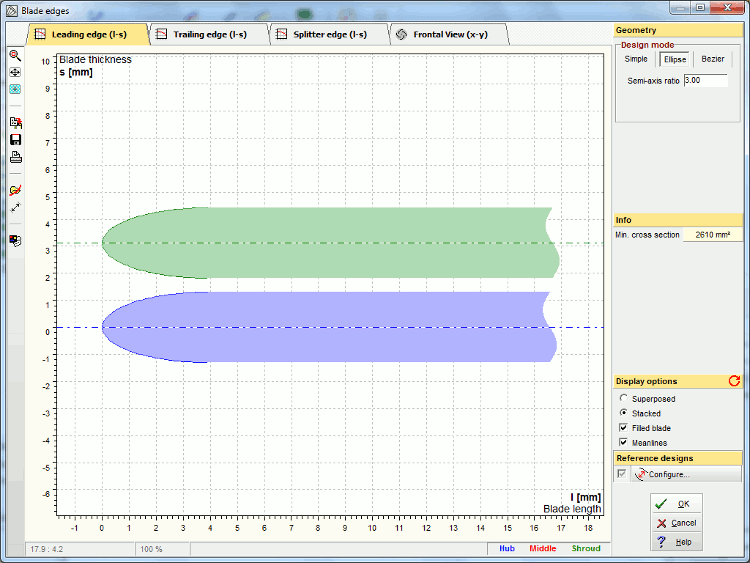

Kanat Profilleri ve Hücum Kenarı

Kanat kalınlığının belirlenmesi, istenildiğinde tabandan uca farklı kalınlıkların tanımlanması

Bezier eğrileri veya elipsler ile hücum kenarının yuvarlatılması

Çark tasarımının önden görünümü


(Büyüt)

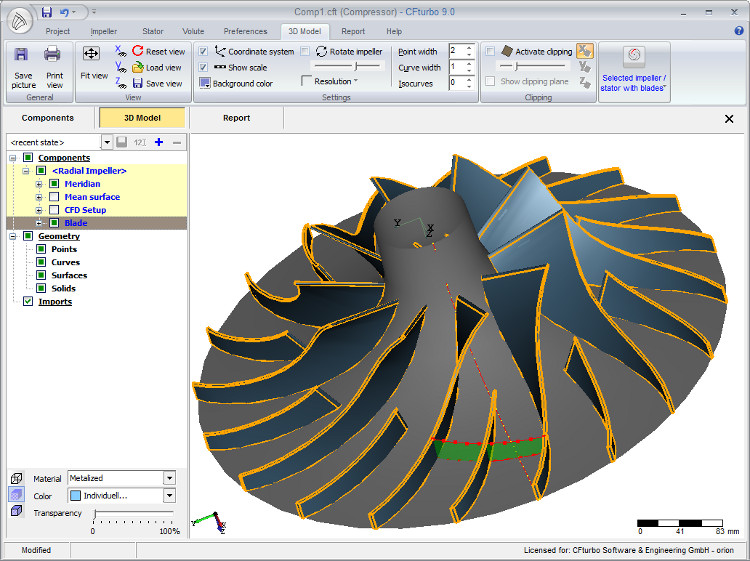

3D Görünüm

Dinamik 3 boyutlu görüntüleme, döndürme, kaydırma ve zoom

Bölünmüş ekran seçeneği

CAD modelin dışa aktarımı


(Büyüt)

Data Export

IGES, STEP, DXF gibi nötral formatlarda çıktı alabilme

Yaygın CAD ve CAE/CFD yazılımları için doğrudan çıktı alabilme

Müşteri talebine göre özel formatlarda çıktı opsiyonu




Performans Eğrisi Tahmini

Denenmiş ampirik verilere dayalı temel çark ve salyangoz kayıplarının hesaplanması

Tasarım hızı ve farklı hızlar için tahmini performans eğrisinin gösterimi

(Büyüt)







Genel Amaçlı CFD Analizleri
  • Dalmış cisimlerin etrafındaki akışlar.
  • HVAC uygulamaları
  • Isı transferi uygulamaları
  • Duman dağılım senaryoları
  • Tanecik içeren akışkan analizleri
  • Elektronik cihaz soğutma uyg.
  • Beyaz eşyalarda ısıtma ve soğutma optimizasyonu
  • Elektrik süpürgeleri, kurutma makineleri gibi akışkan hareketi ile çalışan cihazlar.
  • Marin tip pervane analizleri
  • Santrifüj fan tasarımı ve CFD doğrulaması
  • Aksiyel fan tasarımı ve CFD doğrulaması
  • Fan-Sistem etkileşiminin incelenmesi, sistem direncinin hesaplanması
  • Fan kullanan cihazların tasarımı ve analizleri
  • Rüzgar Türbin Tasarımı
  • Santrifüj ve karma akışlı pompa tasarımı ve CFD doğrulaması
  • Çok kademeli pompa analizleri
  • Pompa-Sistem etkileşiminin incelenmesi, sistem direncinin hesaplanması
  • Pompa kullanan cihazların tasarımı ve analizleri
  • Hidrolik Türbin Analizleri
