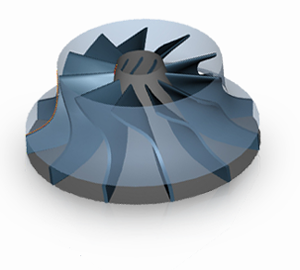

Radyal ve Karma Akışlı Gaz Türbini Dizaynı
- Kütlesel debiyi girin
- Enerji dönüşümü için; spesifik iş, toplam basınç oranı, mach sayısı, gaz giriş hızı, giriş çapı, Toplam-Statik basınç oranı, çıkış gücü seçeneklerinden birini seçip değerinizi girin.
- Açısal hızı (devir sayısı) girin
- Akışkanınızı seçin (hava, oksijen, hidrojen, su buharı, nitrojen, karbondioksit, sülfürdioksit)
....ve birkaç adımda türbin çarkınız hazır. |
Temel Boyutlandırma

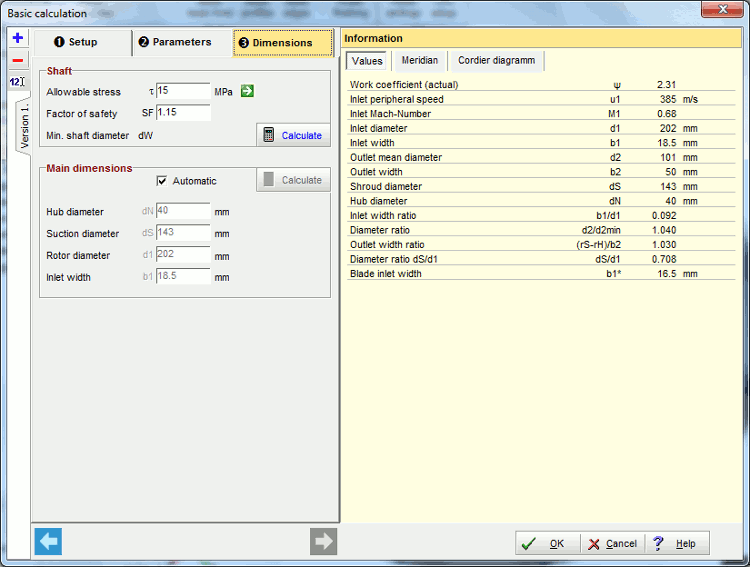

Kompresör çarkına ait, hub, emiş ve çıkış çapı, giriş ve çıkış yüksekliği gibi boyutların hesaplanması
Çark parametrelerinin belirlenmesi için, hazır veya kullanıcı tanımlı yaklaşım fonksiyonları
 (Büyüt)
|
Meridyenel Kanal

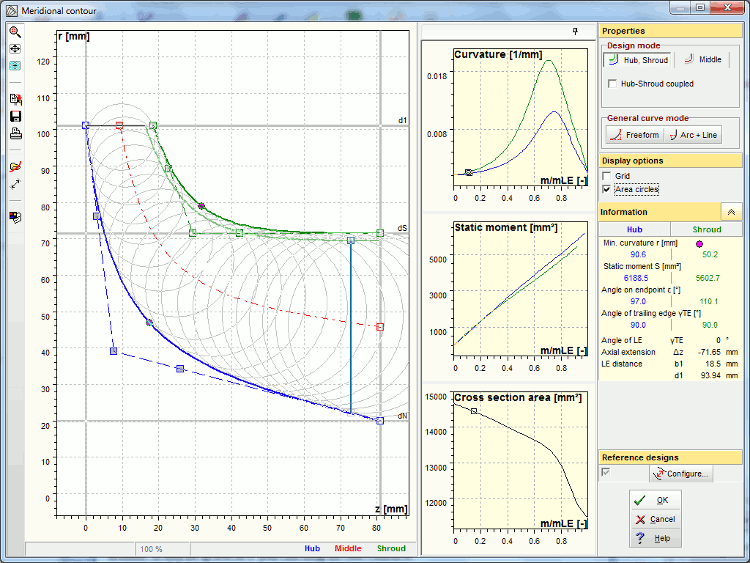

Meridyenel kanalın, Bezier eğrileri, arklar ve çizgiler ile veya kullanıcı tanımlı çoklu çizgilerle tanımlanması
Tamamen düz veya kıvrımlı hücum kenarı ve terk kenarı seçeneği
Kritik geometrik parametreler için bilgilendirme
Radyal veya karma akışlı türbin şekli
 (Büyüt)
|
Kanat Açıları
Kanat şekli seçimi: "Free form 3D, General 2D, Circular 2D, Straight 2D, Ruled surface blades, Radial element" kanat sekil seçenekleri
Kanatlar arası daralmayı göz
önüne alarak optimum kanat açısının hesaplanması

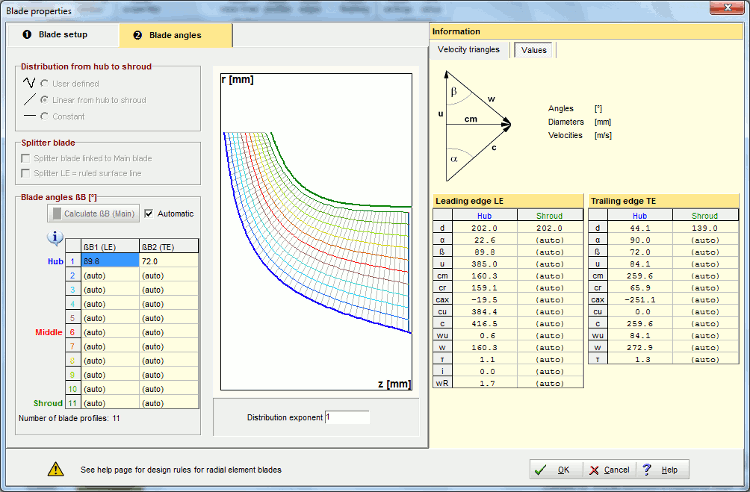

Hız üçgenlerinin ve liste halinde hız bileşenleri ile akış açılarının gösterimi
 (Büyüt)
|
Orta Akım Çizgisi (Mean Line)
Orta akım çizgisinin, Bezier eğrileri, arklar ve çizgiler ile veya kullanıcı tanımlı çoklu çizgilerle tanımlanması
Kanat sarım açısının belirlenmesi (Theta)

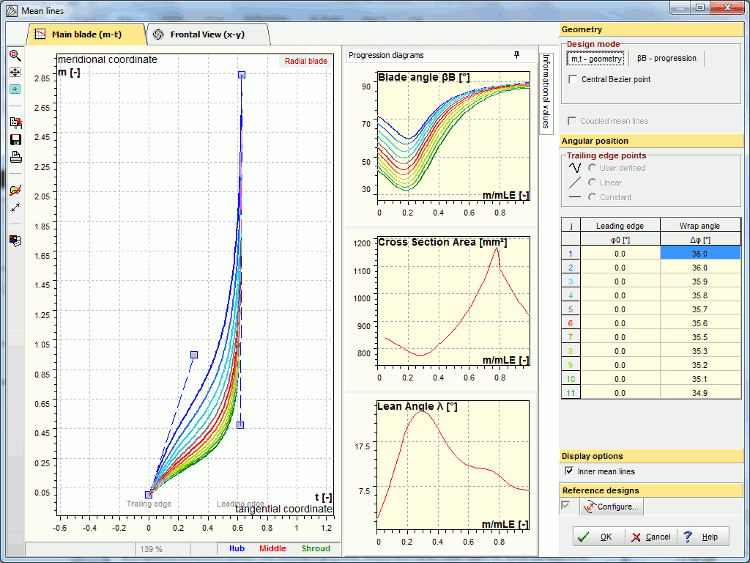

Kanat açısının ve iki kanat arasında kalan kesitin değişiminin gösterimi
 (Büyüt)
|

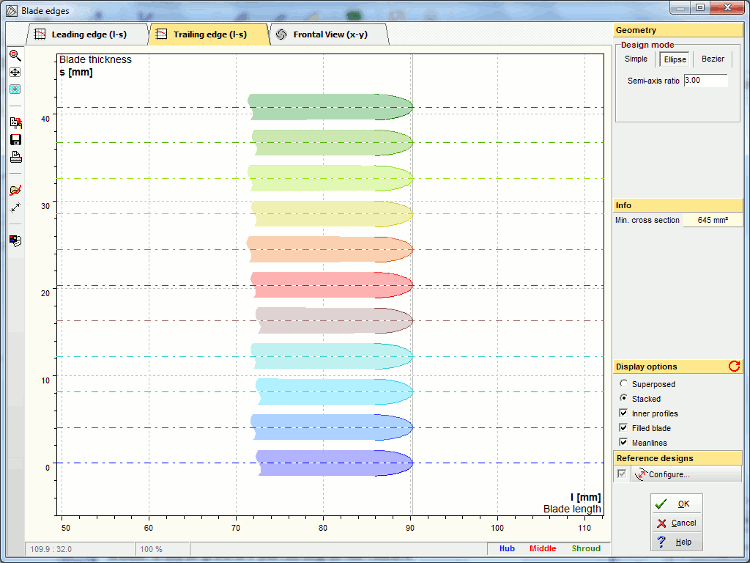

Kanat Profilleri ve Hücum Kenarı
Kanat kalınlığının belirlenmesi, istenildiğinde tabandan uca farklı kalınlıkların tanımlanması
Bezier eğrileri veya elipsler ile hücum ve terk kenarının yuvarlatılması
Çark tasarımının önden görünümü
 (Büyüt)
|

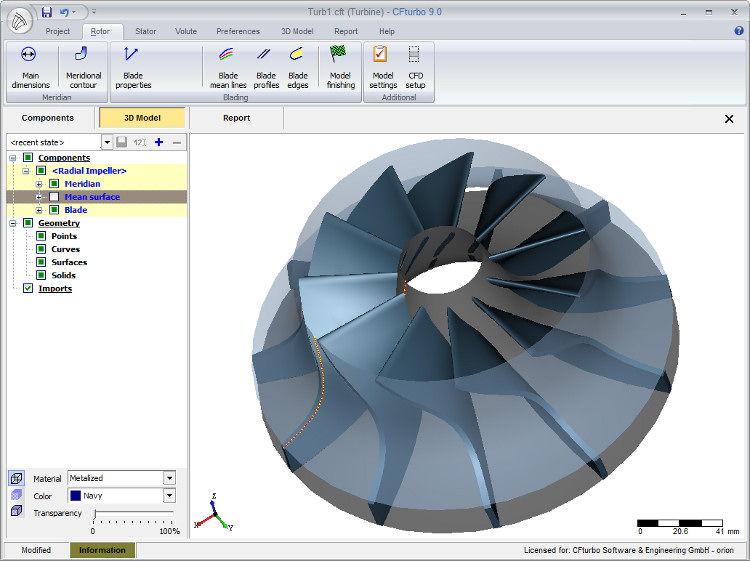

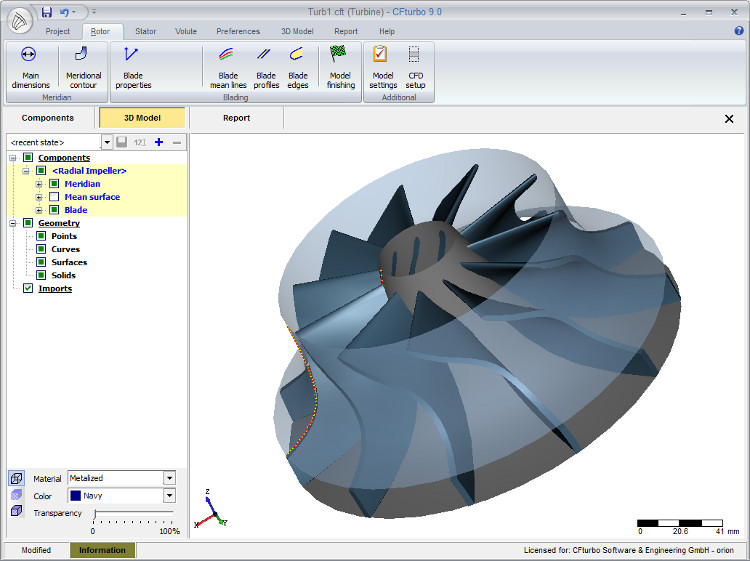

3D Görünüm
Dinamik 3 boyutlu görüntüleme, döndürme, kaydırma ve zoom
Bölünmüş ekran seçeneği
CAD modelin dışa aktarımı
 (Büyüt)
|
Data Export
IGES, STEP, DXF gibi nötral formatlarda çıktı alabilme
Yaygın CAD ve CAE/CFD yazılımları için doğrudan çıktı alabilme
Müşteri talebine göre özel formatlarda çıktı opsiyonu
|
Performans Eğrisi Tahmini
Denenmiş ampirik verilere dayalı temel çark ve salyangoz kayıplarının hesaplanması

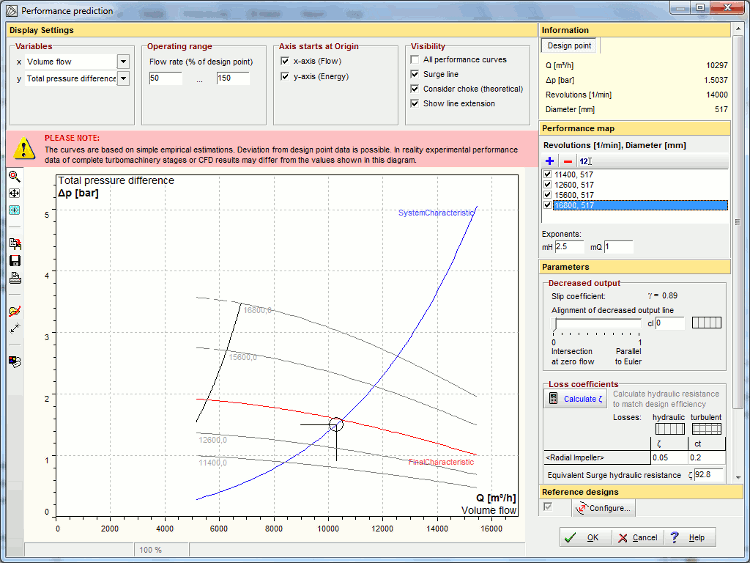

Tasarım hızı ve farklı hızlar için tahmini performans eğrisinin gösterimi
Surge çizgisinin tahmini
