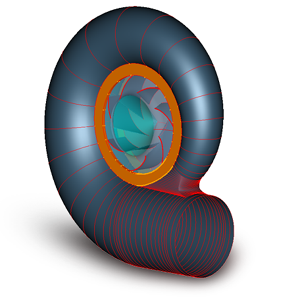

Vantilatör, Pompa, Kompresör ve Türbin İçin Salyangoz Dizaynı Cfturbo ile hazırladığınız çarka uygun salyangozu otomatik olarak oluşturun. İsterseniniz salyangozunuzu adım adım yaratın, isterseniz otomatik oluşturulmuş salyangozunuzu modifiye edin.

• Giriş akışının tanımlanması


• PFLEIDERER (sabit swirl) ve STEPANOFF (sabit hız) tasarım yaklaşımları veya özel yarıçap/yüzey alanı genişlemesi tanımlama seçeneği


• Salyangoz dili tasarımı ve/veya modifikasyonu


• Dikdörtgen, trapez, simetrik veya asimetrik dairesel gibi birçok kesit alanı seçeneğinin yanında, serbest formlu (Bezier eğrileri ile) kesit tasarım olanağı.


• Dikdörtgen veya yuvarlatılmış çıkış difüzörü tasarımı. Çıkış difizörü yönü için radyal veya teğetsel çıkış seçenekleri.


• Serbest hareketli 3 boyutlu gösterim.



Salyangoz Tasarım Örnekleri

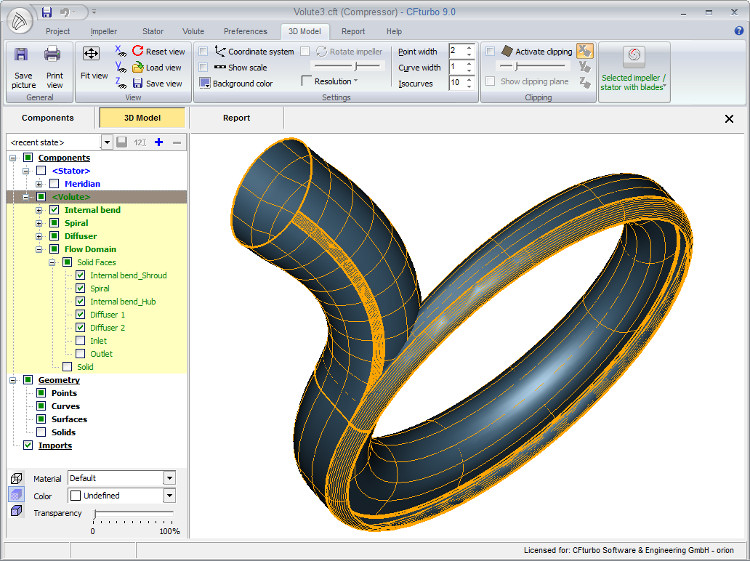

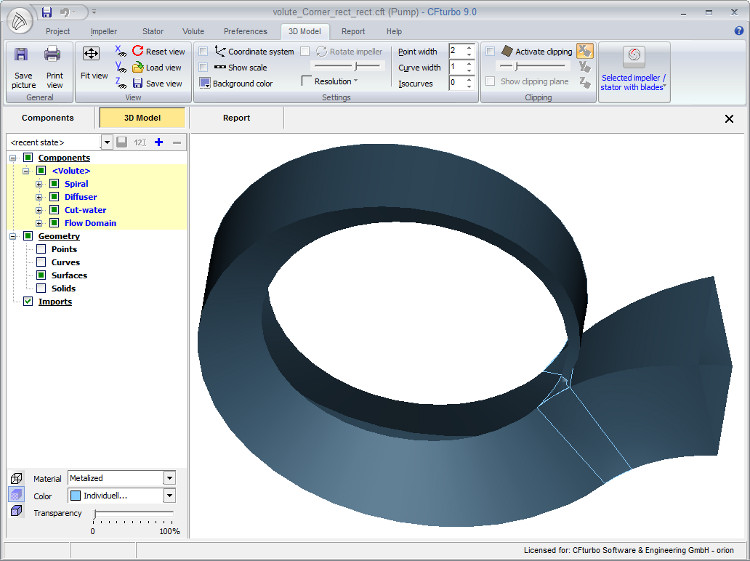

Köşeleri yuvarlatılmış trapez gövde, dairesel çıkış	Dairesel kesit, asimetrik gövde	Keskin köşeli trapez, dikdörtgen kesitli çıkış	Kompresör için serbest formlu özel kesit tasarımı

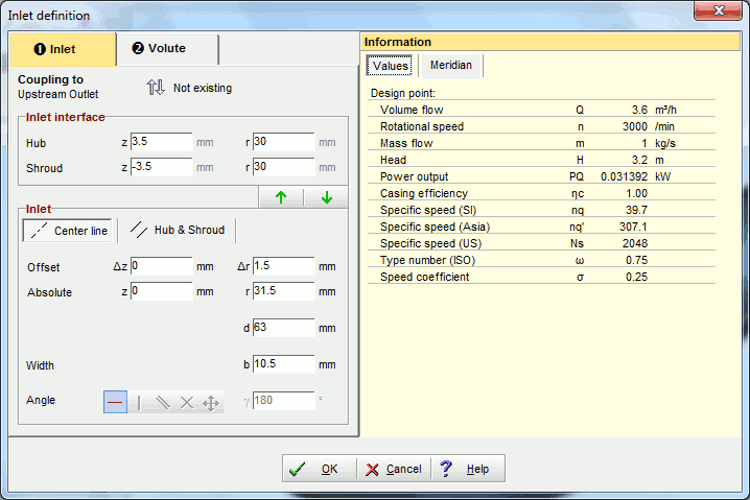

Salyangoz Girişi Salyangoz giriş derinliği ve giriş çapının tanımlanması Varsa diğer komponentlere göre poziyonunun belirlenmesi (Büyüt)

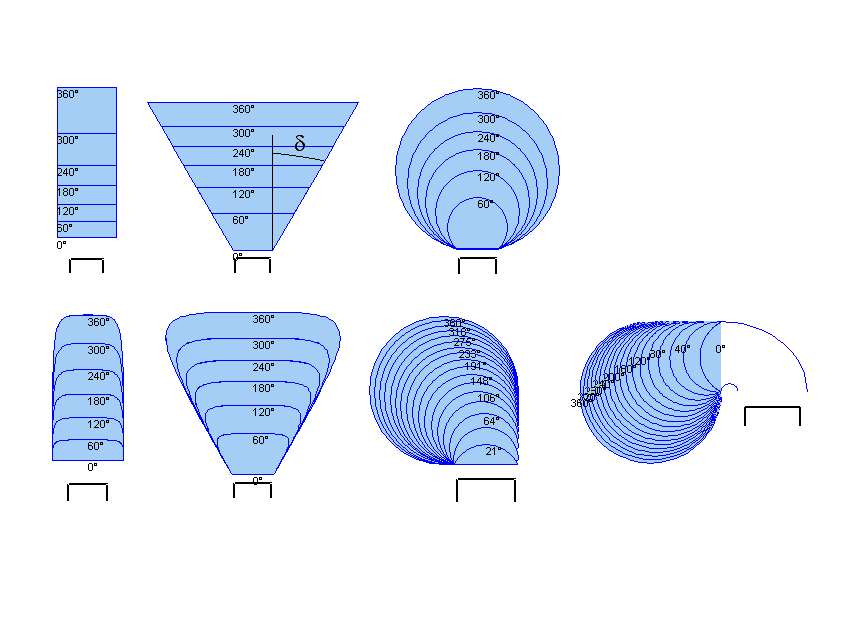

Salyangoz kesit formları Dikdörtgen, trapez veya arc kesit seçeneği Çok sayıda serbest form seçeneği Simetrik veya asimetrik gövde seçeneği Dahili veya harici (çarka bir pasaj ile bağlanma) çark konumu oluşturma (Büyüt)

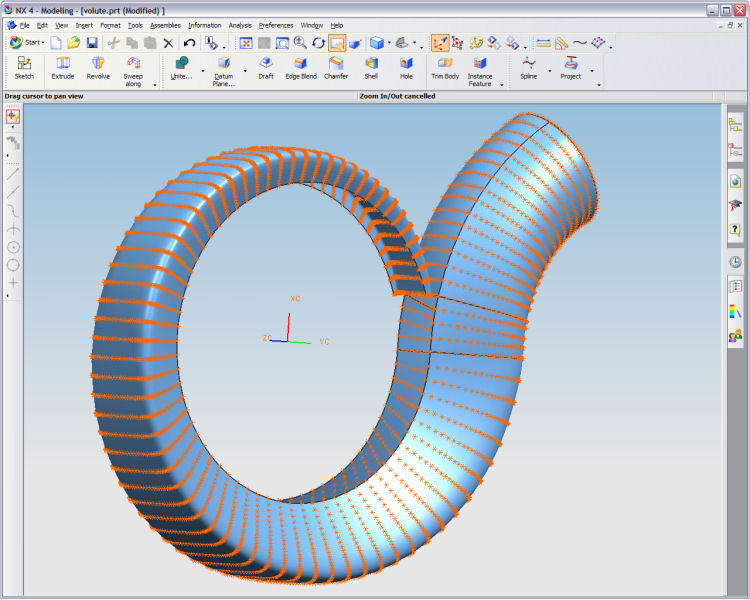

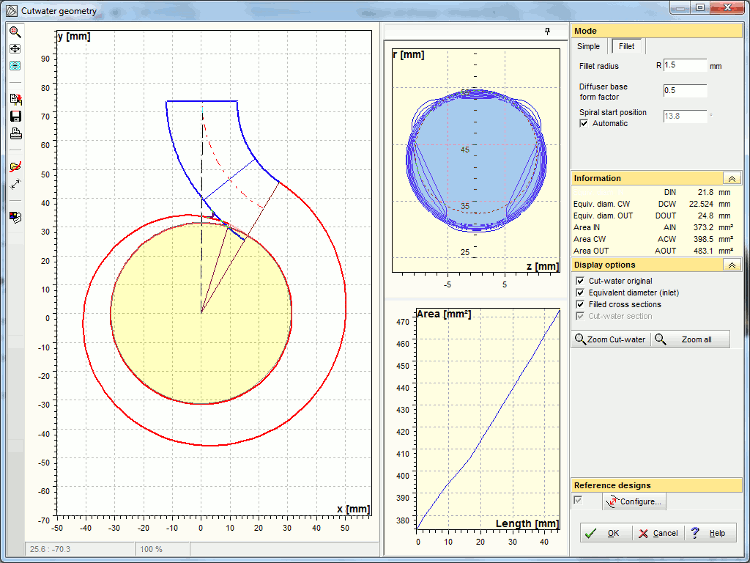

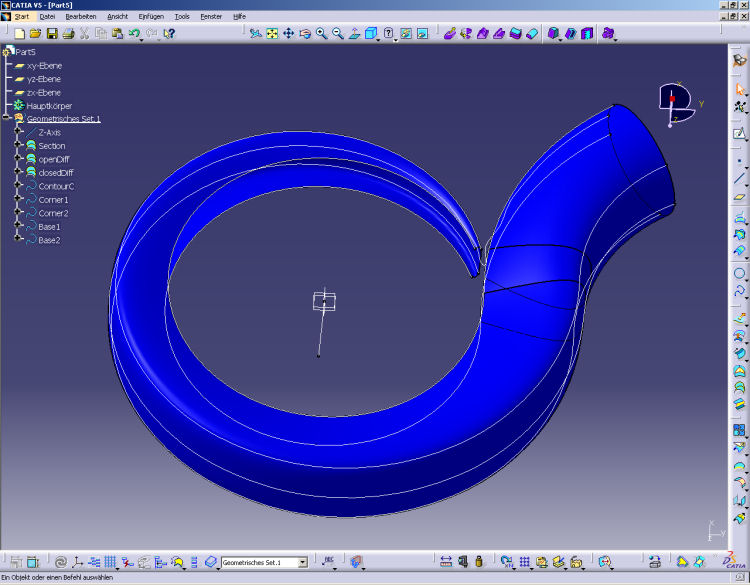

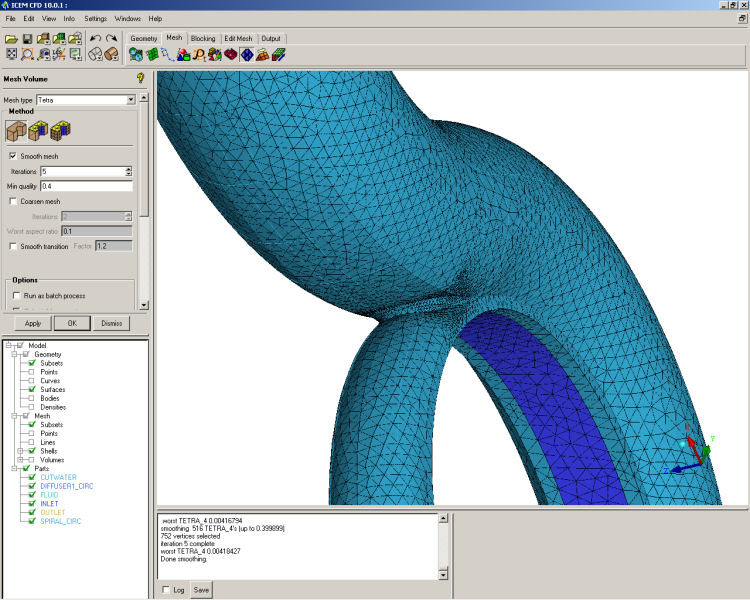

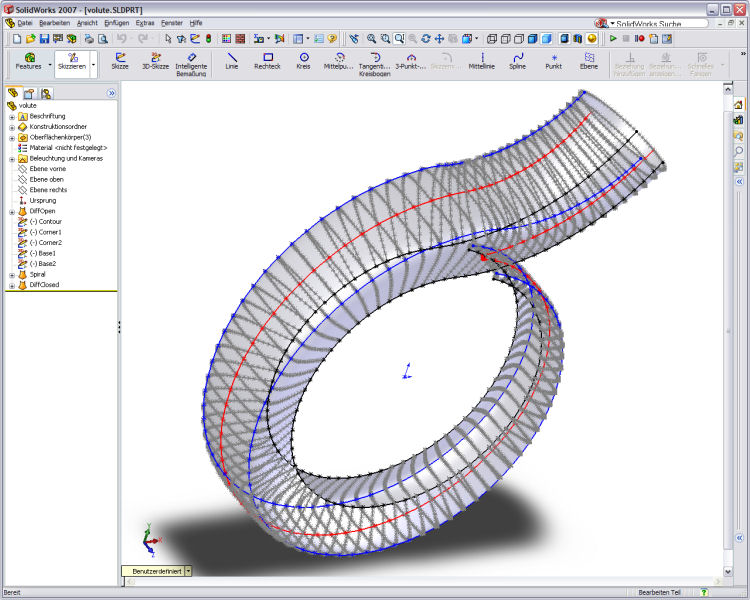

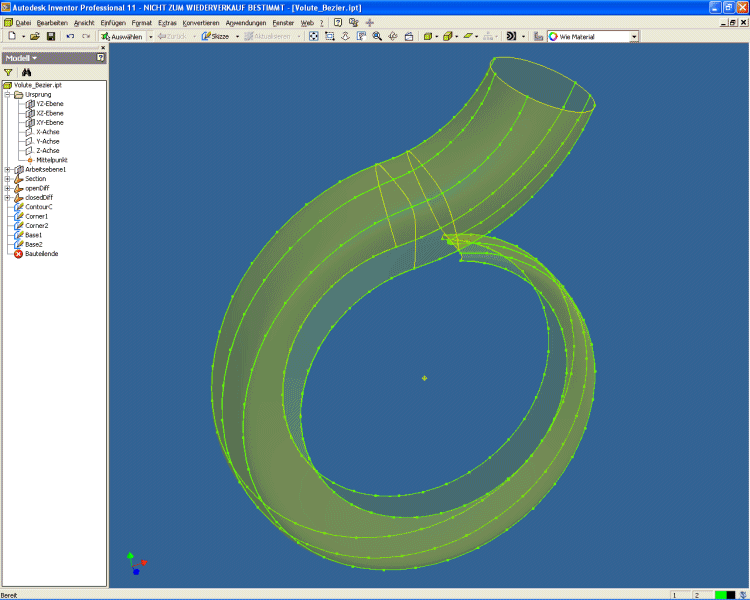

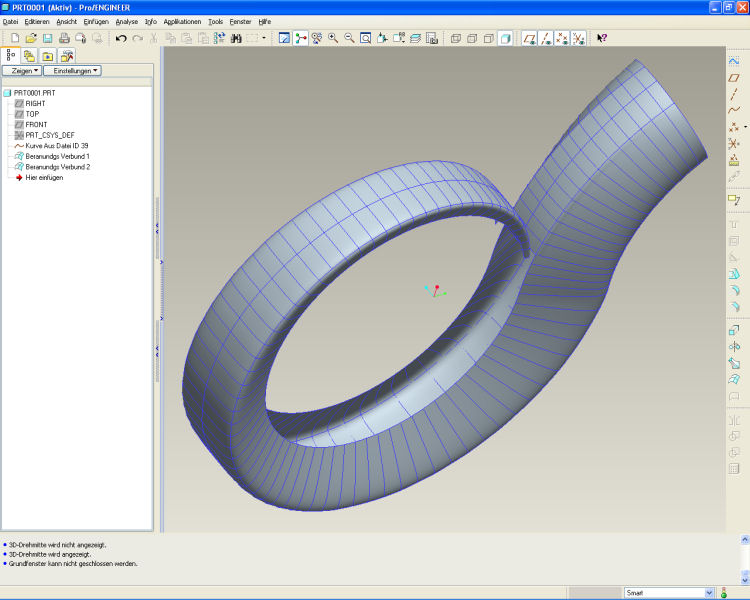

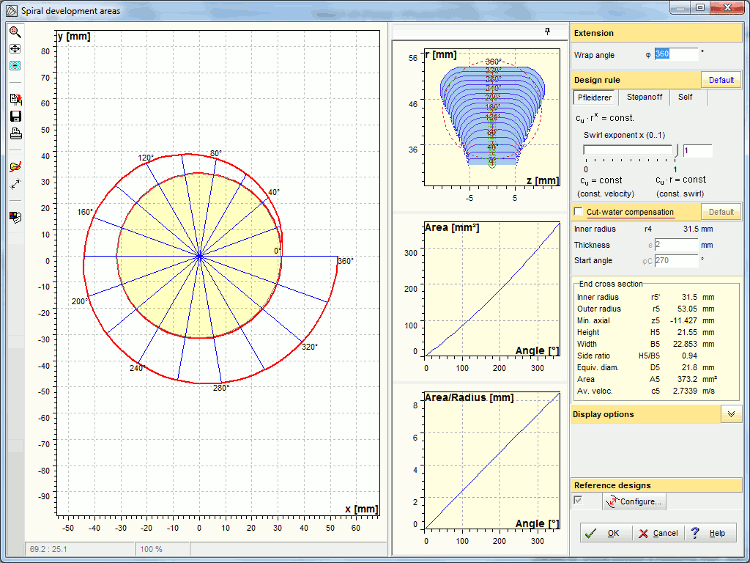

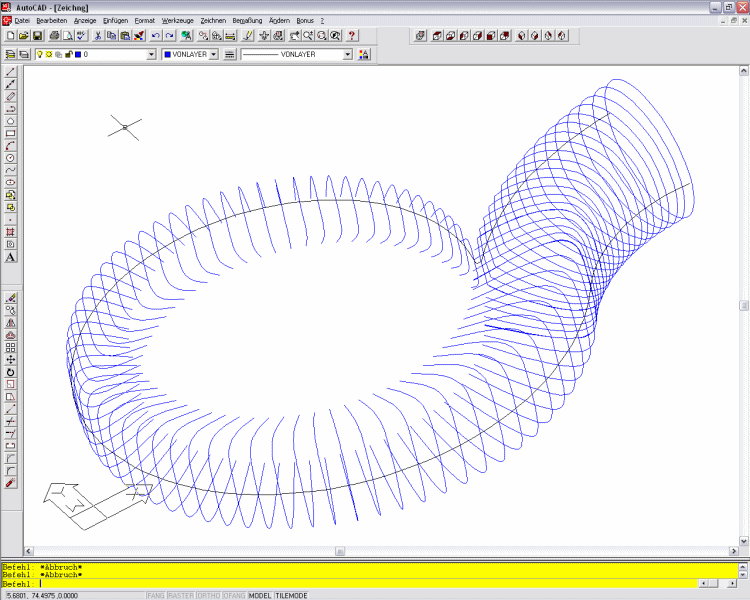

Salyangoz Spiral Formu Spiralin, başlangıç ve sarım sonu açısının tayini Pfleiderer, Stepanoff veya özel tanımlı gövde gelişim kuralı (Büyüt)   Cut-Water Cut-Water modellemesi Temel Mod ( Bezier Eğrileri ile) Gelişmiş mod (radius) (Büyüt)   Data Export Noktalar, eğriler ve yüzeylerden oluşan çıktı alabilme IGES, STEP, DXF gibi nötral formatlarda çıktı alabilme Yaygın CAD ve CAE/CFD yazılımları için doğrudan çıktı alabilme Müşteri talebine göre özel formatlarda çıktı opsiyonu

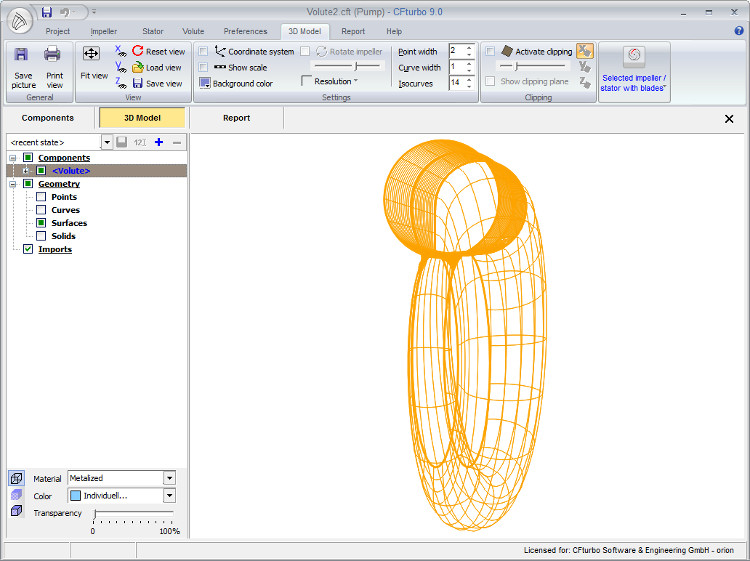

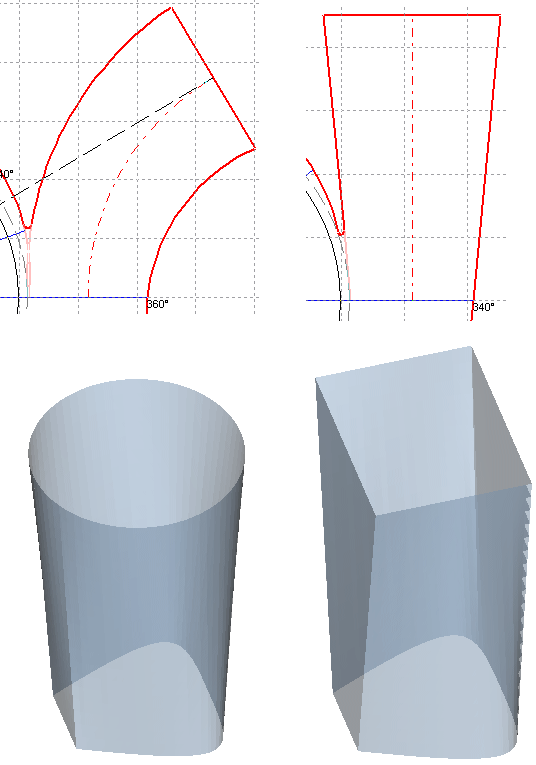

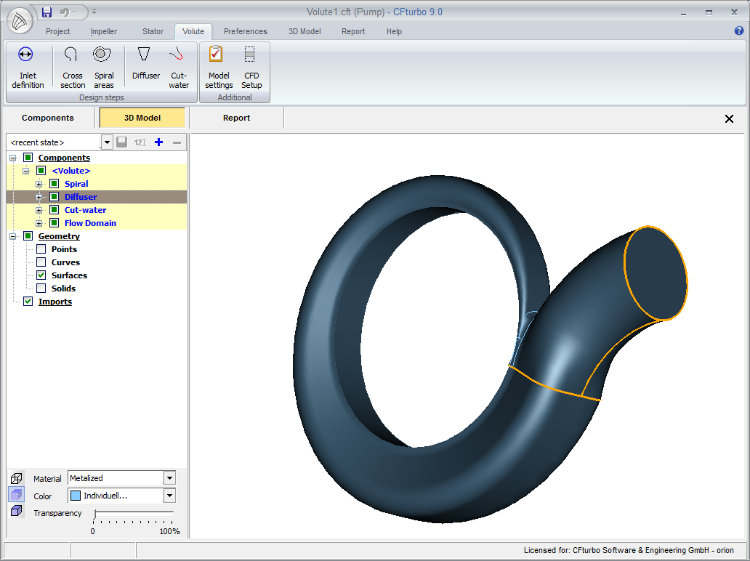

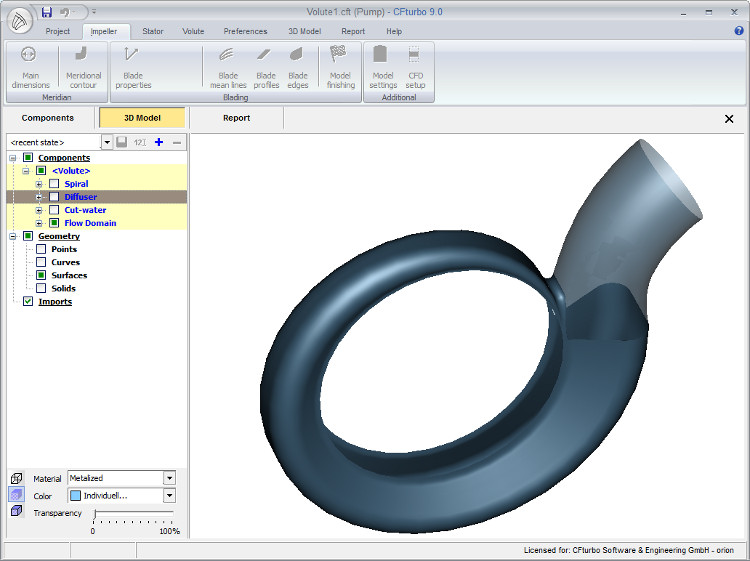

Çıkış Difüzörünün Modellenmesi Teğetsel veya radyal doğrultu Serbest formlu doğrultu Yuvarlatılmış veya dikdörtgen çıkış kesiti Difüzörü z-doğrultusunda bükme olanağı (Örn: Turbo kompresörler, dalgıç pompalar..) Difüzör uzunluğunun ayarlanması   (Büyüt) 3D Görünüm Dinamik 3 boyutlu görüntüleme, döndürme, kaydırma ve zoom Bölünmüş ekran seçeneği CAD modelin dışa aktarımı (Büyüt)

•
