Cfturbo turbomakine tasarım yazılımı
a a a a a



Program Özellikleri

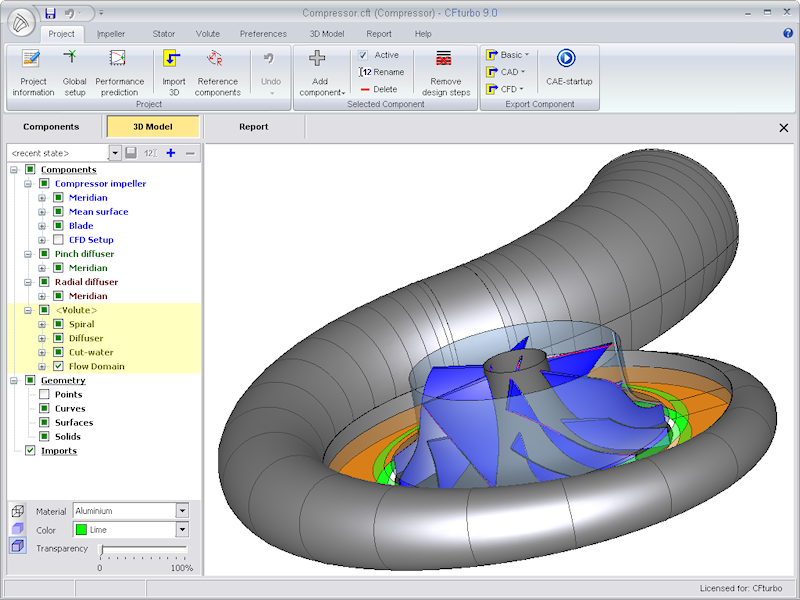

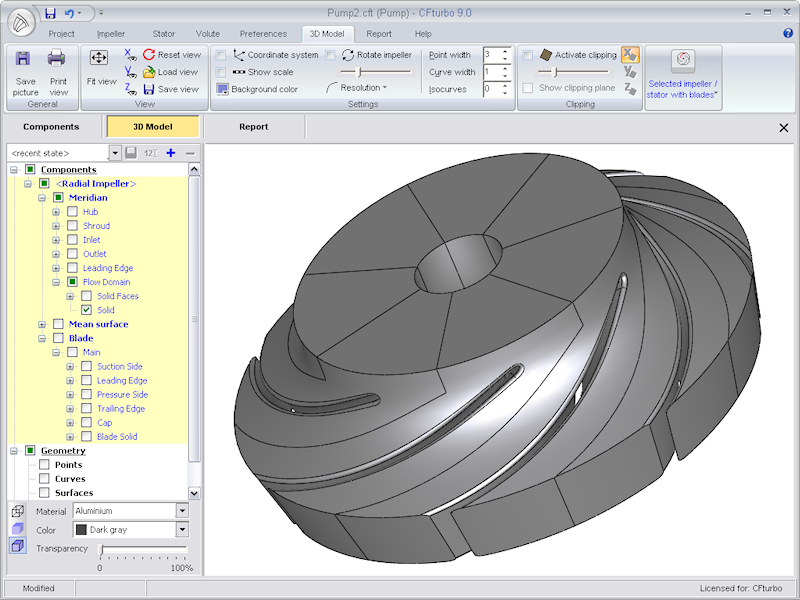

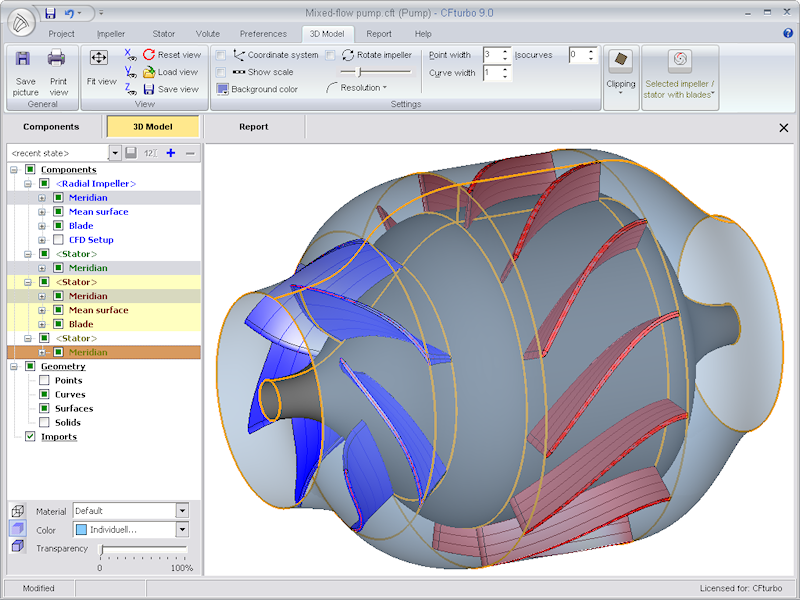

3D CAD Modelleme

    • Dinamik 3D Gösterim (döndürme, kaydırma, zoom)

    • Konfigure edilebilir çoklu ekran düzeni

    • CAD yazılımlarının kullanabileceği formatlarda çıktı alabilme

    • Daha önce oluşturulmuş geometri ile mevcut tasarım arasında kıyaslama yapabilme

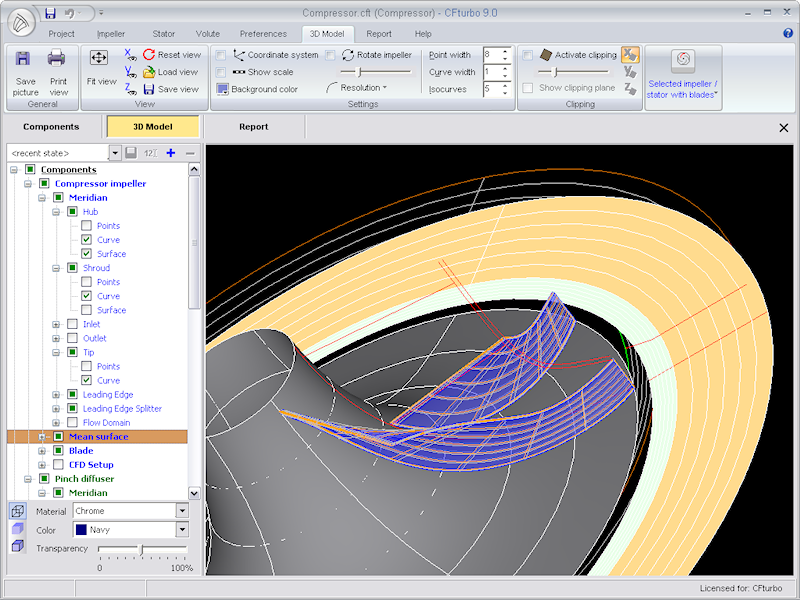

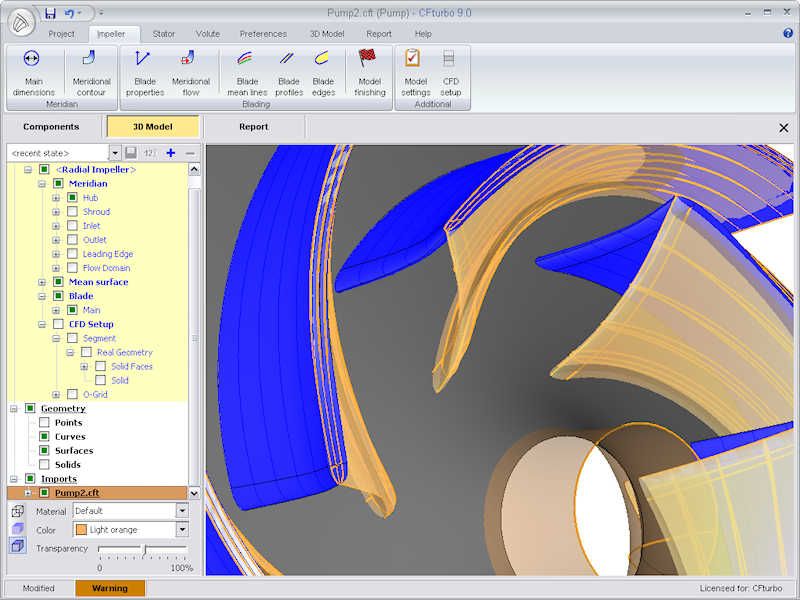

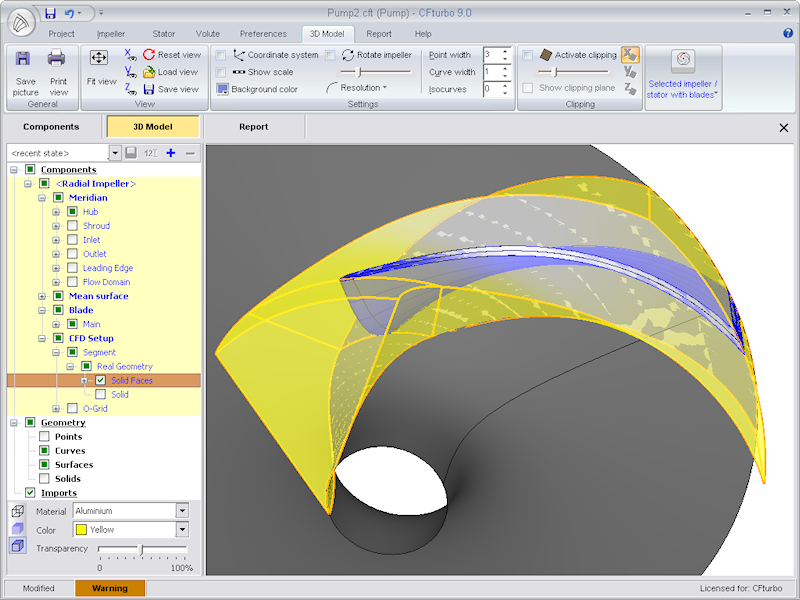

      Akış Tanım Bölgesi Tek Kanat 3D import Splitter Stator


CAD

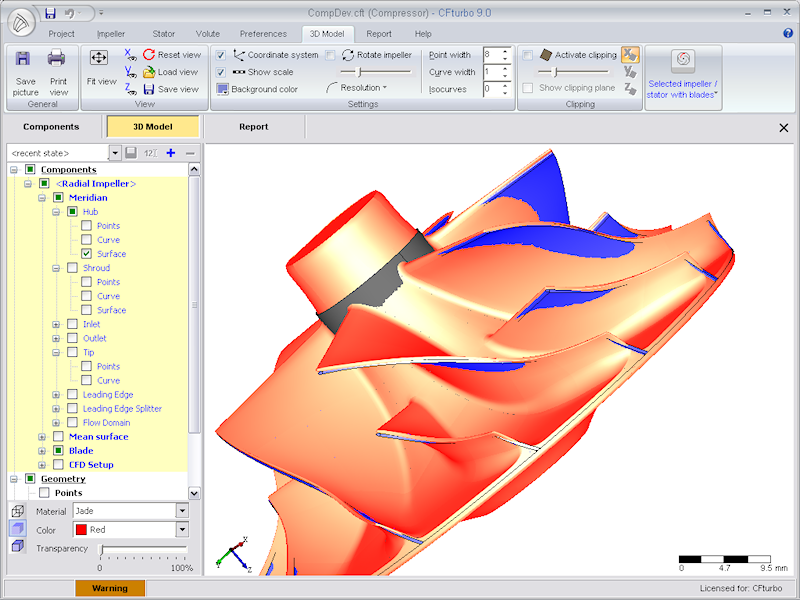

Tersine Mühendislik

    • Mevcut bir tasarımı başlangıç noktası alarak, yeniden tasarım ve optimizasyon

    • Mevcut meridyenel eğri datasını, otomatik olarak Bezier Splines datasına dönüştürerek kullanabilme

    • Kanat hücum ve terk uçları için tanımlanmış kanat açıları ile geometri oluşturabilme, Beta açısı
      dağılımını dışarıdan yükleyebilme

    • Kanat profilinin kalınlık dağılımını dışarıdan yükleyebilme veya yeniden tanımlayabilme

    • CFturbo ile yeniden tasarlanmış modeli, mevcut IGES/STEP formatlı data ile kıyaslayabilme

Kıyaslama

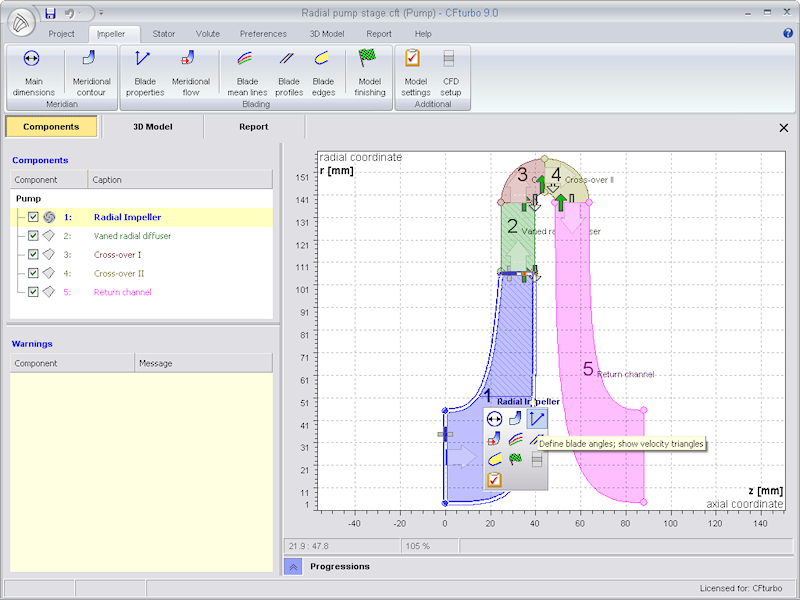

Meridyen Kanalı

    • Çoklu komponentlerin (çark, stator..) meridyenel ön izleme

    • Tasarım aşamalarına kolay ulaşım

    • Komponentler arası arayüzlere kolay hakimiyet

    • Aktif komponent seçimi

    • Komponent birleşiminde, meridyenel kanal üzerinden, alan, hız ve akış açısını görebilme


Meridyen Kanalı

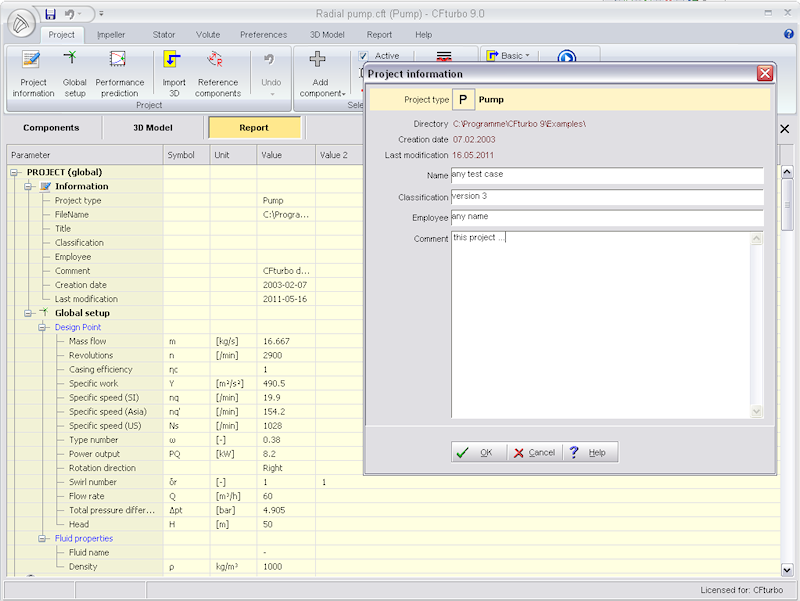

Proje Yönetimi

    • Proje bilgilerinin yönetimi

    • Önceki tasarıma dönüş opsiyonunu da içeren tasarım raporlaması

    • Spesifik parametreler için uyarı ve öneriler

    • Tasarım anahtar noktalarının gösterimi
CAD

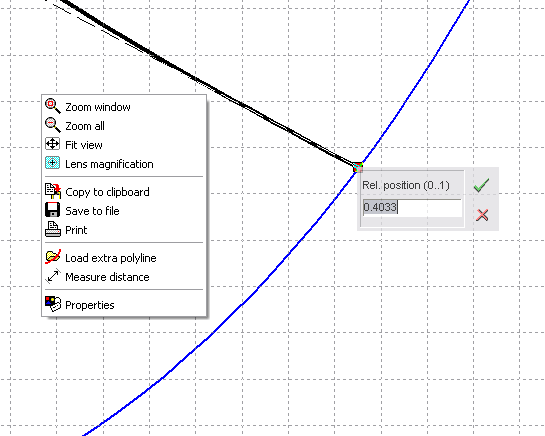

Grafik Diyaloglar

    • Akıllı fonksiyonlarla donatılmış, kullanıcı dostu grafik diagramlar

    • Bezier Noktalarını mouse yardımıyla veya doğrudan koordinat girerek kaydırabilme

    • Eğriler üzerinde yakınlaştırma yapabilme, mesafe ölçümü ve çıktı alabilme
CAD

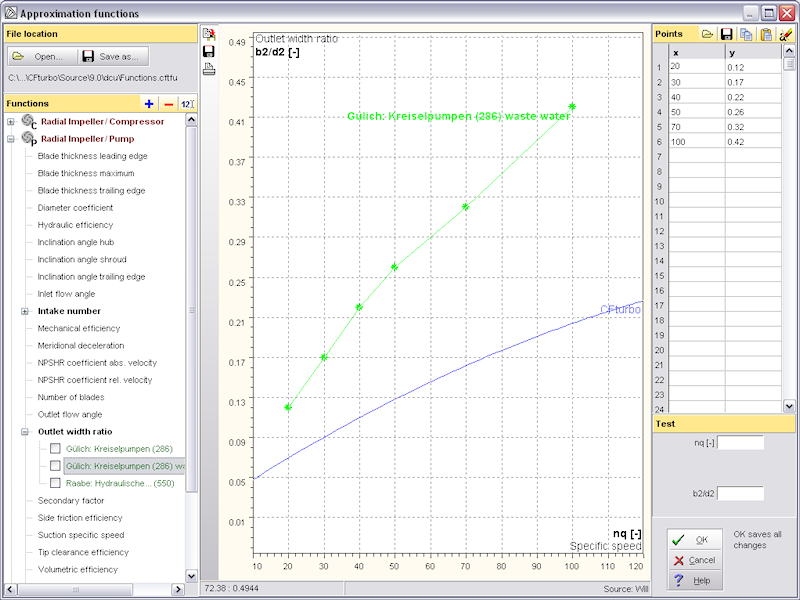

Yaklaşım Fonksiyonları

    • Akıllı fonksiyonlarla donatılmış, kullanıcı dostu grafik diagramlar

    • Bezier Noktalarını mouse yardımıyla veya doğrudan koordinat girerek kaydırabilme

    • Eğriler üzerinde yakınlaştırma yapabilme, mesafe ölçümü ve çıktı alabilme
CAD

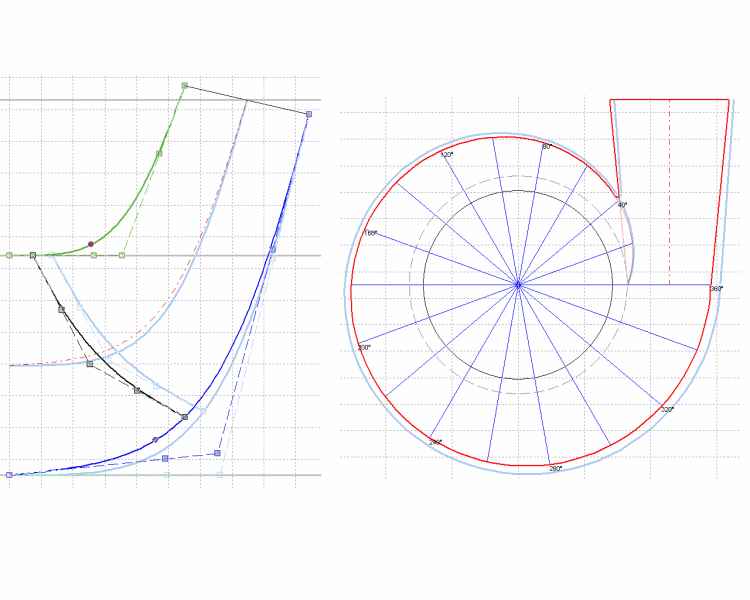

Farklı Tasarımların Kıyaslanması

    • Hedef modifikasyon ve kıyaslama için farklı tasarımların aynı anda görüntelenmesi

    • Belirlenmiş çizgi kalınlığı ve rengi ile referans tasarımın diyalog ekranlarında gösterilmesi

    • İlgili veri giriş alanlarının üzerinde sayısal değerlerin bir pencerecik ile gösterimi








Referans Tasarım

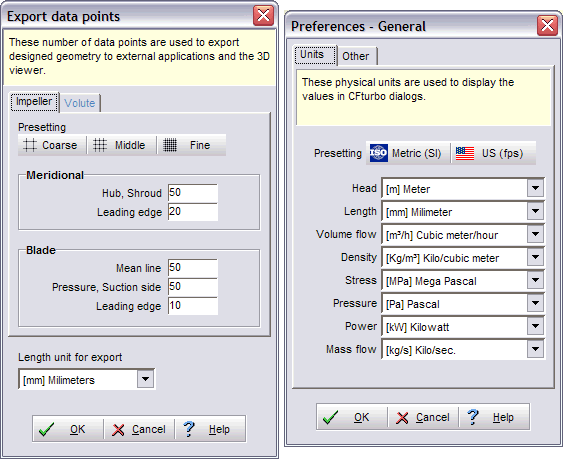

Options

    • İşlemlerde kullanılacak birim veya birim sisteminin seçimi

    • Geometrinin dışa aktarımı için birim seçimi

    • Her bi komponentte, dışa aktarılacak geometrinin hassalığının ayarlanması için, data noktalarının sayısının seçimi

Referanslar





Genel Amaçlı CFD Analizleri
  • Dalmış cisimlerin etrafındaki akışlar.
  • HVAC uygulamaları
  • Isı transferi uygulamaları
  • Duman dağılım senaryoları
  • Tanecik içeren akışkan analizleri
  • Elektronik cihaz soğutma uyg.
  • Beyaz eşyalarda ısıtma ve soğutma optimizasyonu
  • Elektrik süpürgeleri, kurutma makineleri gibi akışkan hareketi ile çalışan cihazlar.
  • Marin tip pervane analizleri
  • Santrifüj fan tasarımı ve CFD doğrulaması
  • Aksiyel fan tasarımı ve CFD doğrulaması
  • Fan-Sistem etkileşiminin incelenmesi, sistem direncinin hesaplanması
  • Fan kullanan cihazların tasarımı ve analizleri
  • Rüzgar Türbin Tasarımı
  • Santrifüj ve karma akışlı pompa tasarımı ve CFD doğrulaması
  • Çok kademeli pompa analizleri
  • Pompa-Sistem etkileşiminin incelenmesi, sistem direncinin hesaplanması
  • Pompa kullanan cihazların tasarımı ve analizleri
  • Hidrolik Türbin Analizleri
